Als Geschäftsführer der EB-TEC GmbH bin ich seit 2017 im 3D-Druck zuhause. Vom Konzeptentwurf bis zum einsatzfertigen Bauteil unterstütze ich Unternehmen und Hochschulen mit der passenden Technologie. Hier im Blog teile ich mein Wissen zu Materialien, Verfahren und Praxis.
Inhaltsverzeichnis
3D-Druck schöne Oberfläche: Hochwertige Oberflächenqualität direkt ab Maschine
Sie kennen das Problem: Standard-3D-Druckverfahren liefern funktionale Bauteile, doch die 3D-Druck-Oberflächen zeigen sichtbare Schichtstrukturen und raue Texturen. Das bedeutet für Sie: aufwendige manuelle Nachbearbeitung, verlängerte Durchlaufzeiten und höhere Kosten. Für präzisionskritische Anwendungen benötigen Sie jedoch Bauteile mit glatter Oberflächenqualität, die direkt einsatzbereit sind.
EB-TEC bietet Ihnen spezialisierte Druckverfahren für hochwertige 3D-Druck-Oberflächen ohne zeitraubende Nacharbeit. PolyJet erzeugt feinste Details mit Schichtstärken von 15 bis 30 Mikrometern. SLA produziert hochglänzende Harzbauteile mit nahezu unsichtbarer Schichtstruktur. SLS mit automatisiertem Verdichtungsstrahlen liefert robuste PA12-Komponenten mit geschlossener, homogener Oberfläche. Jedes Verfahren wird von EB-TEC mit langjähriger Erfahrung in der Präzisionsfertigung umgesetzt und auf Ihre spezifischen Anforderungen abgestimmt.
Auf dieser Seite erfahren Sie, welche Technologie für Ihr Projekt die optimale Wahl darstellt und wie Sie oberflächenkritische Bauteile effizient realisieren können.
Warum EB-TEC Ihre erste Wahl für oberflächenkritische 3D-Druckteile ist
• Sie erhalten hochwertige 3D-Druck-Oberflächen direkt ab Maschine. Keine zeitraubende manuelle Nachbearbeitung, die Ihre Durchlaufzeiten verlängert und Kosten erhöht.
• Sie profitieren von drei spezialisierten Verfahren unter einem Dach: PolyJet für feinste Details mit 15 bis 30 Mikrometer Schichtstärke, SLA für hochglänzende 3D-Druck-Oberflächen mit 100 bis 200 Mikrometer Schichtdicke und SLS mit automatisiertem Verdichtungsstrahlen für robuste PA12-Bauteile mit glatter Oberfläche.
• Sie erhalten fundierte technische Beratung zur optimalen Verfahrensauswahl für Ihre spezifische Anwendung. Gestützt auf langjährige Erfahrung in der industriellen Präzisionsfertigung.
• Sie arbeiten mit modernster, namentlich benannter Technologie: Keyence Agilista für PolyJet-Druck, Photocentric Magna LC für SLA-Verfahren und DyeMansion Powershot S für automatisiertes Kunststoffkugelstrahlen.
• Sie erhalten reproduzierbare Qualität mit dokumentierten Prozessen. Von der Musterfertigung bis zur skalierbaren Kleinserie mit gleichbleibender Oberflächengüte.
• Sie sparen Entwicklungszeit durch konstruktive Optimierung Ihrer Bauteile für das gewählte Verfahren und erhalten einsatzbereite Teile, die Ihre funktionalen und optischen Anforderungen erfüllen.
Verdichtungsstrahlen PA12: Glatte SLS-Bauteile ohne manuelle Nacharbeit
SLS-Bauteile aus PA12 überzeugen durch mechanische Festigkeit und Funktionalität. Doch die typische poröse, raue 3D-Druck-Oberfläche schränkt den direkten Einsatz oft ein. EB-TEC setzt deshalb auf Verdichtungsstrahlen mit der DyeMansion Powershot S, einem automatisierten Verfahren, das die Oberflächenqualität Ihrer SLS-Teile grundlegend verbessert.
Beim Verdichtungsstrahlen werden die PA12-Bauteile mit feinen Strahlmitteln bearbeitet, wodurch die Oberflächenstruktur geglättet und verdichtet wird. Das Kunststoffkugelstrahlen erzeugt geschlossene, homogene Oberflächen mit deutlich reduzierter Rauheit. Und das ohne manuelle Nachbearbeitung. Die mechanischen Eigenschaften des PA12-Materials bleiben dabei vollständig erhalten, da das Verfahren ausschließlich die Oberflächenschicht beeinflusst.
Diese Technologie eignet sich besonders für funktionale Bauteile, die mechanisch belastbar sein müssen und gleichzeitig eine ansprechende, glatte Oberfläche benötigen. Ob Gehäuseteile, Halterungen oder Funktionsprototypen: Sie erhalten robuste PA12-Komponenten mit verbesserter SLS-Oberfläche, die direkt einsatzbereit sind. EB-TEC kombiniert für Sie die Vorteile des SLS-Verfahrens mit der Oberflächenveredelung durch Verdichtungsstrahlen in einem durchgängigen Fertigungsprozess.
Welche 3D-Druckverfahren liefern die beste Oberflächengüte?
Die 3D-Druck-Oberflächenqualität hängt maßgeblich von der Technologie, den Prozessparametern und der Nachbearbeitung ab. Nicht jedes 3D-Druckverfahren eignet sich gleichermaßen für oberflächenkritische Anwendungen. EB-TEC setzt gezielt auf drei Verfahren, die hochwertige 3D-Druck-Oberflächen direkt ab Maschine oder mit automatisierter Nachbearbeitung ermöglichen.
Für Ihre Entscheidung sind mehrere Faktoren relevant: die erforderliche Detailgenauigkeit, die mechanischen Anforderungen an das Bauteil, die gewünschte Oberflächenbeschaffenheit und das einzusetzende Material. Während PolyJet und SLA durch ihre schichtweise Aushärtung von Photopolymeren extrem glatte 3D-Druck-Oberflächen erzeugen, bietet SLS mit Verdichtungsstrahlen die Kombination aus mechanischer Robustheit und veredelter Oberfläche.
Im Folgenden erhalten Sie einen detaillierten Überblick über die beiden Verfahren, die für feinste Oberflächenqualität und höchste Detailtreue stehen.

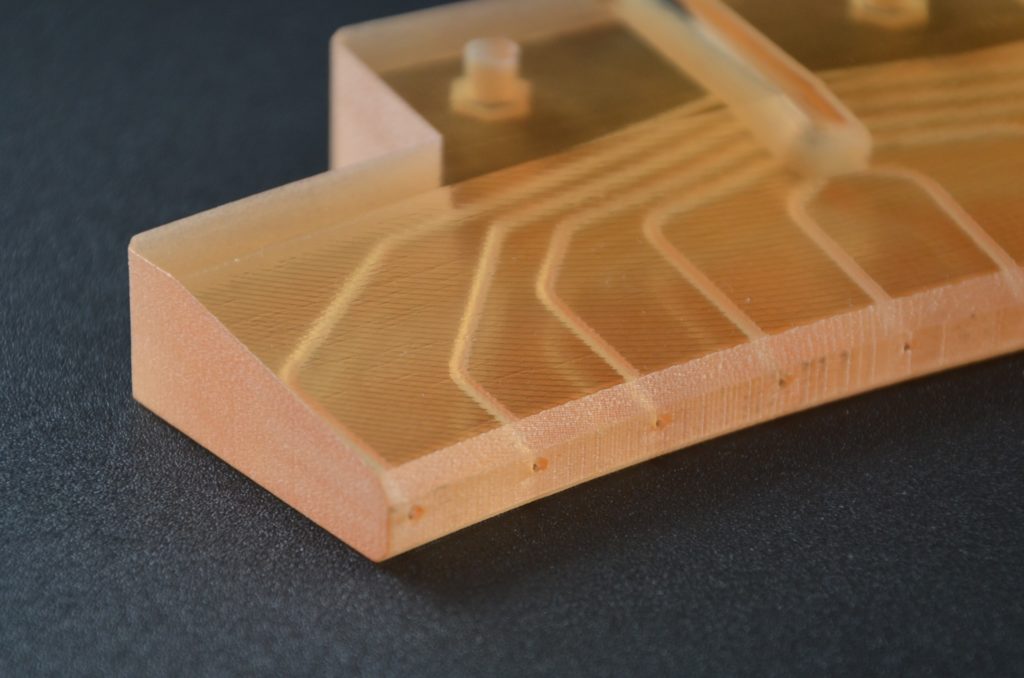

PolyJet-Technologie für feinste Details und glatte Oberflächen
Die PolyJet-Technologie arbeitet nach dem Prinzip des Material-Jetting: Flüssiges Photopolymer wird schichtweise aufgetragen und sofort mit UV-Licht ausgehärtet. EB-TEC setzt hierfür die Keyence Agilista ein, die durch hohe Auflösung und Präzision überzeugt.
Das Ergebnis sind Bauteile mit außergewöhnlich glatten 3D-Druck-Oberflächen und feinsten Details bis in den Mikrometerbereich. Die Schichtstärken liegen bei nur 15 bis 30 Mikrometern, wodurch die typische Treppenstruktur anderer Verfahren nahezu unsichtbar wird. Sie erhalten Teile, die optisch und haptisch höchsten Ansprüchen genügen. Direkt aus dem Drucker, ohne weitere Bearbeitung.
PolyJet eignet sich besonders für Anwendungen, bei denen glatte Oberfläche und Detailgenauigkeit im Vordergrund stehen: Designmodelle mit komplexen Geometrien, Anschauungsmuster für Präsentationen, Formteile für Abgussverfahren oder Funktionsprototypen mit filigranen Strukturen. Die Möglichkeit, mehrere Materialien in einem Druckvorgang zu kombinieren, eröffnet Ihnen zusätzliche Gestaltungsmöglichkeiten. EB-TEC berät Sie gerne, ob PolyJet für Ihre spezifische Anwendung die optimale Lösung darstellt.

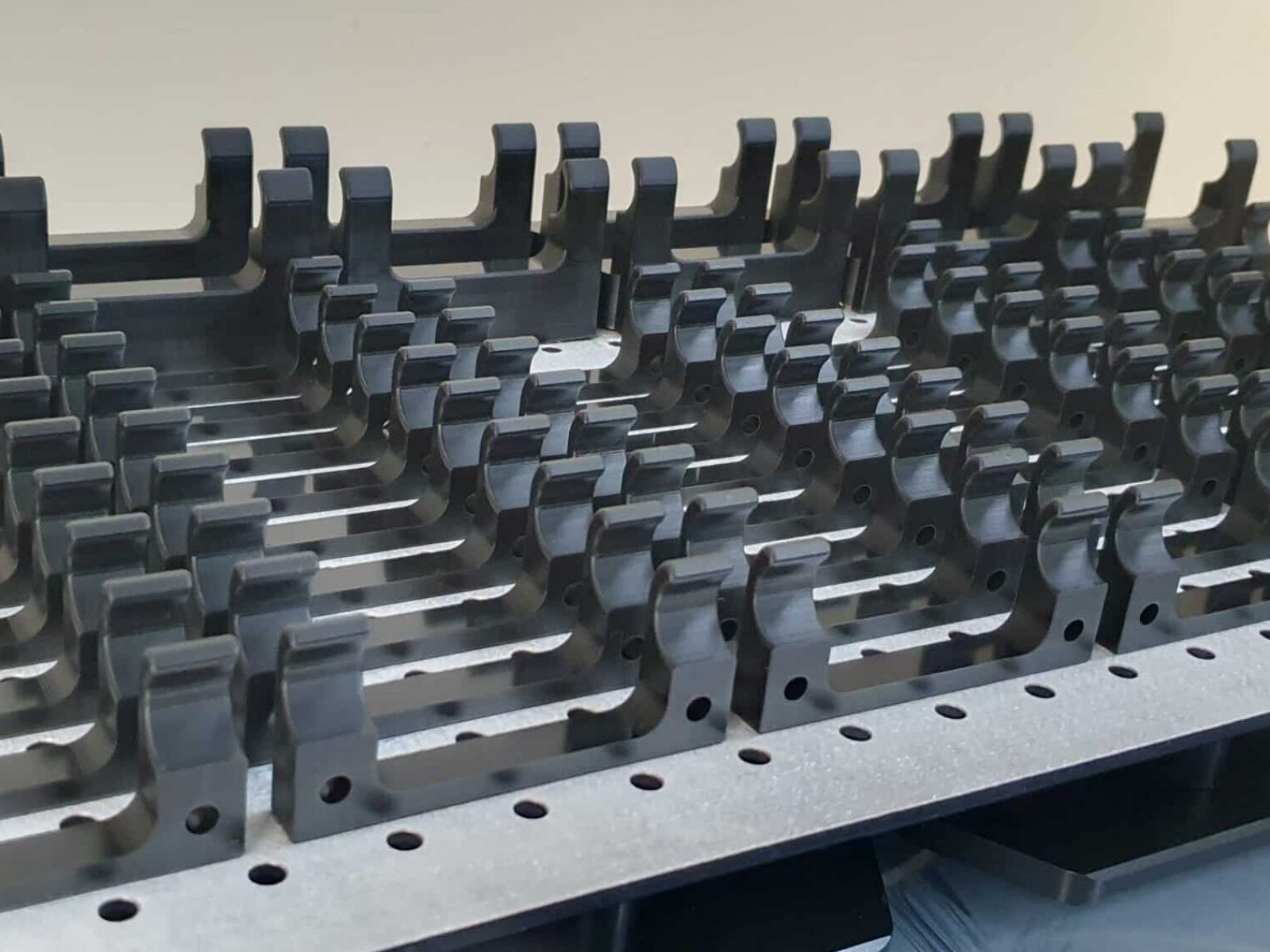

SLA-Druck für hochglänzende Harzbauteile mit minimaler Schichtstruktur
Die Stereolithographie (SLA) ist eines der ältesten und präzisesten 3D-Druckverfahren. Bei EB-TEC kommt die Photocentric Magna LC zum Einsatz, die durch LCD-Technologie großformatige Bauteile mit herausragender 3D-Druck-Oberfläche ermöglicht.
Beim SLA-Verfahren wird flüssiges Harz schichtweise durch UV-Licht ausgehärtet. Die Schichtdicken liegen typischerweise bei 100 bis 200 Mikrometern, was zu extrem glatten, nahezu hochglänzenden 3D-Druck-Oberflächen führt. Die Schichtstruktur ist kaum wahrnehmbar. Sie erhalten Bauteile, die in ihrer Oberflächenqualität spritzgegossenen Teilen ähnlich sind.
SLA-Bauteile zeichnen sich durch hohe Detailtreue, präzise Kanten und glatte Oberfläche aus. Das Verfahren eignet sich hervorragend für Anwendungen, bei denen optische Qualität entscheidend ist: Masterbauteile für Formenbau, hochwertige Prototypen für Designvalidierung, medizinische Modelle oder Bauteile für optische Anwendungen.
EB-TEC bietet Ihnen verschiedene SLA-Harze mit unterschiedlichen mechanischen Eigenschaften. Von flexibel bis hochfest, von transparent bis eingefärbt. Dadurch erhalten Sie nicht nur die gewünschte hochwertige Oberfläche, sondern auch die für Ihre Anwendung erforderlichen Materialeigenschaften.
Wann ist welches Verfahren die richtige Wahl für Ihr Bauteil?
Die Wahl des optimalen Verfahrens hängt von Ihren spezifischen Anforderungen ab. EB-TEC unterstützt Sie bei dieser Entscheidung mit fundierter technischer Beratung.
Wählen Sie PolyJet, wenn Sie höchste Detailgenauigkeit und feinste 3D-Druck-Oberflächen mit 15 bis 30 Mikrometer Schichtstärke benötigen, komplexe Geometrien mit Hinterschnitten realisieren oder Multimaterial-Bauteile in einem Druckvorgang fertigen möchten. Die Technologie eignet sich besonders für Designmodelle, Anschauungsmuster und Bauteile mit filigranen Strukturen. Beachten Sie jedoch: Die Bauteile sind weniger mechanisch belastbar als PA12-Teile.
Entscheiden Sie sich für SLA, wenn hochglänzende, optisch ansprechende 3D-Druck-Oberflächen gefordert sind, größere Bauvolumina realisiert werden sollen oder Sie transparente oder transluzente Bauteile benötigen. SLA bietet Ihnen ein ausgezeichnetes Preis-Leistungs-Verhältnis bei hoher Oberflächenqualität und ist ideal für Masterbauteile, Funktionsprototypen und optische Anwendungen.
SLS mit Verdichtungsstrahlen ist Ihre Wahl, wenn mechanische Belastbarkeit und hochwertige 3D-Druck-Oberflächen gleichermaßen wichtig sind, Sie funktionale Bauteile ohne Stützstrukturen benötigen oder robuste PA12-Eigenschaften mit veredelter Oberfläche kombinieren möchten. Dieses Verfahren eignet sich hervorragend für Funktionsteile, Gehäuse und mechanisch beanspruchte Komponenten.
EB-TEC analysiert gemeinsam mit Ihnen die technischen Anforderungen, die Einsatzbedingungen und die wirtschaftlichen Rahmenbedingungen Ihres Projekts und empfiehlt Ihnen das Verfahren, das Ihre Anforderungen optimal erfüllt.
Oberflächenkritische Anwendungen: So unterstützt EB-TEC Ihr Projekt
EB-TEC bringt langjährige Erfahrung in der Präzisionsfertigung mit und versteht die Anforderungen oberflächenkritischer Anwendungen aus der industriellen Praxis. Sie erhalten nicht nur hochwertige Bauteile mit erstklassiger 3D-Druck-Oberfläche, sondern umfassende Beratung von der Konzeption bis zur Serienfertigung.
Das Leistungsspektrum für Ihr Projekt umfasst:
Umfassende Dienstleistungen für Ihre oberflächenkritischen Bauteile
• Technische Beratung zur Verfahrensauswahl basierend auf Ihren spezifischen Anforderungen an die 3D-Druck-Oberfläche
• Konstruktive Optimierung Ihrer Bauteile für das gewählte Druckverfahren und optimale 3D-Druck-Oberflächen
• Musterfertigung zur Validierung von Oberflächenqualität und Funktionalität vor der Serienfertigung
• Qualitätssicherung mit dokumentierten Prozessen und reproduzierbaren Ergebnissen bei der Oberflächenveredelung
• Skalierbare Fertigung von Einzelteilen bis zu Kleinserien mit gleichbleibender Qualität
• Materialberatung für die optimale Kombination aus hochwertiger Oberfläche und mechanischen Eigenschaften
Ihr Partner für reproduzierbare Qualität und Präzision
EB-TEC arbeitet mit modernsten Maschinen und etablierten Prozessen, um Ihnen reproduzierbare Qualität bei der 3D-Druck-Oberfläche zu garantieren. Ob Sie einen ersten Prototypen benötigen oder eine Kleinserie fertigen lassen möchten: Sie erhalten Bauteile mit der Oberflächenqualität, die Ihre Anwendung erfordert.
Kontaktieren Sie EB-TEC für ein unverbindliches Beratungsgespräch. Gemeinsam analysieren wir Ihre Anforderungen, besprechen die technischen Möglichkeiten und entwickeln die optimale Fertigungslösung für Ihr oberflächenkritisches Bauteil. Profitieren Sie von der Expertise eines erfahrenen Partners, der Präzision, Qualität und Zuverlässigkeit vereint.
Kernaussage: EB-TEC liefert oberflächenkritische 3D-Druckteile mit drei spezialisierten Verfahren. PolyJet für feinste Details (15 bis 30 µm Schichtstärke), SLA für hochglänzende Harzbauteile (100 bis 200 µm Schichtdicke) und SLS mit automatisiertem Verdichtungsstrahlen für robuste PA12-Komponenten. Jeweils direkt ab Maschine ohne zeitraubende manuelle Nachbearbeitung.
Häufig gestellte Fragen zu 3D-Druck Kleinserien Fertigung
Die drei Verfahren mit den glattesten Oberflächen direkt nach dem Druck sind PolyJet und SLA . PolyJet erreicht durch 20-Mikrometer-Schichtstärken eine Oberflächenrauheit von Ra 1,0–3,0 µm und liefert nahezu glatte, direkt verwendbare Oberflächen. SLA erzielt mit Schichtstärken ab 100 µm ebenfalls sehr glatte Resultate (Ra 1,5–4,0 µm) mit leicht glänzendem Finish. Im Vergleich dazu weist SLS (Selektives Lasersintern) mit Ra 6–12 µm eine deutlich rauere, matte Oberflächenstruktur auf. Für Ihre Anwendung mit sichtbaren Oberflächen empfehle ich Ihnen PolyJet oder SLA, wenn Sie Nachbearbeitung minimieren möchten.
Die drei Verfahren unterscheiden sich erheblich in der Oberflächenqualität: PolyJet bietet Ihnen die glatteste Oberfläche (Ra 1,0–3,0 µm) mit matter bis seidenglänzender Optik – ideal für Designmuster und Funktionsprototypen mit Sichtflächen. SLA erreicht Ra 1,5–4,0 µm mit charakteristisch glatter, leicht glänzender Oberfläche, die sich besonders für transparente oder hochdetaillierte Bauteile eignet. SLS liefert mit Ra 6–12 µm eine deutlich rauere, körnige Oberfläche mit matter Textur – dafür erhalten Sie aber mechanisch belastbare PA12-Teile ohne Stützstrukturen. Während PolyJet und SLA für oberflächenkritische Anwendungen ohne Nachbearbeitung geeignet sind, benötigen SLS-Teile typischerweise Gleitschleifen oder Beschichtung für glatte Sichtflächen.
Für industrielle Bauteile mit sichtbaren Oberflächen empfehle ich Ihnen primär PolyJet oder SLA, abhängig von Ihren spezifischen Anforderungen. PolyJet ist optimal, wenn Sie mehrfarbige Bauteile, Shore-A-Elastomere oder unterschiedliche Materialeigenschaften in einem Bauteil benötigen – die Oberfläche ist direkt verwendbar und erreicht nahezu Spritzguss-Qualität. SLA wählen Sie, wenn Sie höchste Detailgenauigkeit, transparente Bauteile oder besonders glatte, glänzende Oberflächen für technische Prototypen benötigen. Für funktionale Endverbrauchsteile mit mechanischer Belastung, bei denen Oberflächenqualität sekundär ist, bietet sich SLS mit anschließendem Gleitschleifen oder Verdichtungsstrahlen an. Ihre Entscheidung sollte auf Stückzahl, mechanischen Anforderungen und dem gewünschten Finish-Grad basieren.
Ohne Nachbearbeitung erreichen Sie mit PolyJet-Technologie die glattesten Oberflächen im 3D-Druck mit Ra-Werten von 1,0–3,0 µm – vergleichbar mit fein gefrästen Oberflächen. Diese Qualität ist für viele Anwendungen direkt einsatzfähig, insbesondere für Designmuster, Funktionsprototypen und Vorrichtungen. SLA liefert Ihnen Ra 1,5–4,0 µm mit leicht glänzendem Finish, das für technische Prototypen und Anschauungsmodelle meist ausreicht. SLS-Bauteile erreichen unbehandelt Ra 6–12 µm mit sichtbarer Körnung. Zum Vergleich: Spritzgussteile liegen bei Ra 0,4–1,6 µm. Wenn Sie höhere Anforderungen haben, sollten Sie Nachbearbeitungsverfahren wie Polieren (Ra < 0,8 µm), Lackieren oder Dampfglätten einplanen. Für Ihre Entscheidung ist entscheidend, ob die Oberfläche funktional oder ästhetisch kritisch ist.
Hier ist ein systematischer Vergleich der Oberflächenrauheit (Ra-Werte) gängiger additiver Fertigungsverfahren für Ihre Auswahlentscheidung: PolyJet: Ra 1,0–3,0 µm (sehr glatt, direkt verwendbar); SLA/DLP: Ra 1,5–4,0 µm (glatt, leicht glänzend); Binder Jetting (infiltriert): Ra 3–6 µm (glatt bis mittel); SLS (PA12): Ra 6–12 µm (rau, körnig); MJF (Multi Jet Fusion): Ra 5–10 µm (mittelrau); FDM/FFF: Ra 12–25 µm (sehr rau, sichtbare Schichten); DMLS/SLM (Metall): Ra 8–15 µm unbearbeitet. Zum Vergleich: Konventionelle Verfahren wie Fräsen erreichen Ra 0,8–6,3 µm, Spritzguss Ra 0,4–1,6 µm. Für Ihre oberflächenkritischen Anwendungen sollten Sie PolyJet oder SLA bevorzugen, wenn Sie Nachbearbeitung minimieren möchten.
PolyJet ist für Sie die optimale Wahl, wenn Sie folgende Anforderungen haben: 1) Sehr glatte Oberflächen (Ra 1,0–3,0 µm) ohne oder mit minimaler Nachbearbeitung für Designmuster, Anschauungsmodelle oder Vorrichtungen. 2) Mehrfarbige oder multi-materiale Bauteile in einem Druckvorgang – ideal für realistische Prototypen. 3) Kombination aus starren und elastomeren Bereichen (Shore A 27–95) in einem Bauteil. 4) Hohe Detailgenauigkeit und feine Strukturen bis 0,1 mm. 5) Schnelle Verfügbarkeit von Prototypen mit präsentationsfertiger Oberflächenqualität. PolyJet eignet sich weniger für mechanisch hochbelastbare Endverbrauchsteile oder große Stückzahlen. Wenn Sie funktionale Bauteile mit hoher mechanischer Festigkeit benötigen, sollten Sie SLS oder MJF in Betracht ziehen – auch wenn diese Nachbearbeitung für glatte Oberflächen erfordern.
SLA (Stereolithographie) bietet Ihnen mehrere spezifische Vorteile für technische Bauteile mit hochwertigen Oberflächen: 1) Natürlich glatte, leicht glänzende Oberfläche (Ra 1,5–4,0 µm) direkt nach dem Druck – ideal für Prototypen und Funktionsmuster. 2) Hervorragende Detailwiedergabe mit Auflösungen bis 25 µm Schichtstärke für filigrane Geometrien. 3) Isotrope mechanische Eigenschaften für belastbare Funktionsprototypen. 4) Möglichkeit transparenter oder transluzenter Bauteile für optische Anwendungen, Lichtleiter oder Sichtfenster. 5) Breites Materialspektrum mit verschiedenen mechanischen und thermischen Eigenschaften (Standard, ABS-like, PP-like, hochtemperaturbeständig). 6) Glatte Oberflächen erleichtern Ihnen die Weiterverarbeitung durch Lackieren, Beschichten oder Galvanisieren. Für Ihre Serienteile ist SLA besonders geeignet, wenn Sie Kleinserien bis ca. 100 Stück mit hoher Oberflächenqualität benötigen.
Für glatte Oberflächen bei SLS-gefertigten PA12-Bauteilen empfehle ich Ihnen folgende bewährte Nachbearbeitungsstrategien: 1)Verdichtungsstrahlen (mit Powershot S): Reduziert die Oberflächenrauheit von Ra 6–12 µm auf Ra 2–4 µm, entfernt lose Pulverpartikel und erzeugt eine gleichmäßig matte Oberfläche – optimal für funktionale Bauteile. 2) Dampfglätten mit Lösemitteldampf: Erreicht hochglänzende Oberflächen mit Ra < 1 µm, versiegelt die Oberfläche und verbessert die Dichtigkeit – ideal für fluidführende Bauteile. 3) Beschichten oder Lackieren: Bietet Ihnen definierte Oberflächeneigenschaften und zusätzlichen Schutz. 4) Infiltrieren mit Epoxidharz oder Cyanoacrylat: Versiegelt die poröse Struktur und glättet die Oberfläche. Die Wahl hängt von Ihrer Anwendung ab: Für mechanisch belastete Teile wählen Sie Gleitschleifen, für Dichtigkeit und Optik Dampfglätten. Planen Sie 1–3 Tage zusätzliche Durchlaufzeit für die Nachbearbeitung ein.
Die Oberflächenqualität Ihrer 3D-gedruckten Bauteile wird durch folgende Hauptfaktoren bestimmt: 1) Schichtstärke: Geringere Schichthöhen (16–50 µm) liefern glattere Oberflächen als große Schichten (100–300 µm), verlängern aber die Bauzeit. 2) Druckverfahren: Photopolymer-basierte Verfahren (PolyJet, SLA) erzeugen glattere Oberflächen als pulverbettbasierte (SLS, MJF) oder Extrusions-Verfahren (FDM). 3) Bauteilorientierung: Horizontale Flächen sind glatter als geneigte oder vertikale Flächen; optimieren Sie die Ausrichtung für kritische Oberflächen. 4) Stützstrukturen: Kontaktpunkte hinterlassen Markierungen, die Sie nachbearbeiten müssen. 5) Materialwahl: Verschiedene Harze oder Pulver haben unterschiedliche Oberflächeneigenschaften. 6) Maschinenkalibrierung und Prozessparameter: Professionelle Dienstleister mit optimierten Parametern liefern konsistentere Qualität. Berücksichtigen Sie diese Faktoren bereits in Ihrer Konstruktionsphase für optimale Ergebnisse.
Für Ihre Auswahlentscheidung empfehle ich Ihnen folgendes systematisches Vorgehen: 1) Definieren Sie Ihre Anforderungen: Welche Oberflächenrauheit (Ra-Wert) benötigen Sie? Sind die Oberflächen funktional oder ästhetisch kritisch? 2) Mechanische Anforderungen: Für Designmuster mit höchster Oberflächenqualität wählen Sie PolyJet (Ra 1,0–3,0 µm). Für funktionale Prototypen mit guter Oberfläche wählen Sie SLA (Ra 1,5–4,0 µm). Für mechanisch belastbare Endverbrauchsteile wählen Sie SLS mit Nachbearbeitung (Ra 2–4 µm nach Gleitschleifen). 3) Wirtschaftlichkeit: Berücksichtigen Sie Stückzahl, Durchlaufzeit und Nachbearbeitungskosten. 4) Materialeigenschaften: Benötigen Sie spezielle thermische, chemische oder mechanische Eigenschaften? 5) Geometrie: Komplexe Hinterschnitte begünstigen SLS (keine Stützen), feine Details PolyJet oder SLA. Ich empfehle Ihnen, mit Ihrem 3D-Druck-Dienstleister Musterbauteile zu fertigen, um die Oberflächenqualität für Ihre spezifische Anwendung zu validieren.
